Создание эффективной системы воздухообмена внутри здания — это сложная инженерная задача, от решения которой напрямую зависят здоровье людей, сохранность строительных конструкций и стабильность технологических процессов. В основе любого успешного климатического решения лежит грамотное проектирование вентиляции, которое невозможно без глубокого анализа множества факторов: от назначения объекта до розы ветров в конкретном регионе. Этот этап требует не только инженерной интуиции, но и строгого следования нормативным документам, таким как СНиПы и СанПиНы, а также использования актуальных методик теплового и аэродинамического расчёта.
Ключевые этапы создания вентиляционного проекта
Прежде чем приступить к расстановке воздуховодов и подбору оборудования, проектировщик проходит через ряд обязательных стадий, каждая из которых влияет на финальную эффективность системы. Игнорирование любого из этих шагов приводит к перерасходу бюджета, шуму, сквознякам или, что хуже, к полной неработоспособности вентиляции в пиковые нагрузки.
Сбор исходных данных и техническое задание
На этом этапе определяются назначение помещений, количество постоянных и временных посетителей, характер выделяемых вредностей (тепло, влага, газы, пыль). Для производственных цехов критичны технологические карты, для бассейнов — зеркало испарения, для офисов — плотность размещения рабочих мест. Одновременно изучаются архитектурные чертежи: высота потолков, наличие фальшполов и подвесных конструкций, расположение несущих балок и шахт. Эти данные ложатся в основу расчётной модели.
Тепловой и влажностный баланс
Инженер вычисляет суммарные теплоизбытки от солнечной радиации, освещения, оргтехники и людей. Для холодного периода считается дефицит тепла для совмещённых систем отопления. Параллельно оценивается влаговыделение, чтобы предотвратить конденсат на стенах и воздуховодах. Именно на основе баланса определяется производительность системы — кратность воздухообмена и массовый расход воздуха в килограммах в секунду.
Выбор принципиальной схемы
Определяется, будет ли система приточной, вытяжной или приточно-вытяжной, с рекуперацией или без, с механическим или естественным побуждением. Для больших зданий часто применяют центральные кондиционеры с секциями охлаждения и нагрева, для малых — канальные или сплит-системы с подмесом свежего воздуха. На этом же этапе закладываются места для установки вентиляционных камер, шумоглушителей и фильтров.
Аэродинамический расчёт и подбор сечений
Это ядро инженерной работы, где цифры превращаются в конкретные размеры воздуховодов и потери давления. Без корректного расчёта сеть может оказаться несбалансированной: дальние комнаты останутся без воздуха, а в ближних будет свист и турбулентность.
В основе расчёта лежит уравнение неразрывности потока и формула Дарси-Вейсбаха для определения потерь на трение и местные сопротивления. Проектировщик задаётся скоростью воздуха: для магистралей — до 8 м/с, для ответвлений — 3–5 м/с, для решёток — не более 2 м/с, чтобы избежать шума. Далее по номограммам или в специализированном ПО подбираются диаметры круглых или размеры прямоугольных воздуховодов с учётом доступного пространства за подвесными потолками.
Увязка ответвлений
Одна из самых трудоёмких задач — добиться, чтобы давление во всех ветвях системы было одинаковым. Для этого применяют диафрагмы, дроссель-клапаны или изменяют сечения. Если не выполнить увязку, то в ближайшем к вентилятору ответвлении расход будет завышен, а в дальнем — занижен. Современные программы позволяют автоматизировать этот процесс, но итоговую проверку всегда делает человек, анализируя логику работы сети.
- Сбор нагрузок: определение тепловыделений, влагопритоков и газовых выбросов для каждого помещения.
- Построение расчётной схемы: трассировка воздуховодов с указанием длин, поворотов, тройников и переходов.
- Выбор вентилятора: по суммарным потерям давления и требуемому расходу с запасом 10–15%.
- Расчёт шумоглушения: установка глушителей и гибких вставок для снижения аэродинамического шума.
Выбор и спецификация оборудования
Когда аэродинамика завершена, наступает этап комплектации. Здесь учитываются не только технические характеристики, но и габаритные размеры, монтажные возможности, энергоэффективность и стоимость жизненного цикла. Для каждого узла системы составляется спецификация с чёткими параметрами.
Приточные установки и калориферы
Для холодного климата обязателен подогрев приточного воздуха. Выбираются электрические или водяные нагреватели с расчётом мощности по разнице температур. Важно предусмотреть защиту от замерзания — термостаты и двухходовые клапаны с сервоприводами. Для регионов с жарким летом добавляются секции охлаждения (фреоновые или чиллерные), а также осушители, если требуется поддерживать жёсткие параметры влажности.
Фильтрация и шумоглушители
Класс фильтров выбирается исходя из категории помещения: для офисов достаточно G4+F7, для чистых производств — HEPA H13. При этом нужно рассчитать начальное и конечное сопротивление фильтров, чтобы вентилятор «тянул» с запасом. Пластинчатые или трубчатые глушители устанавливаются на притоке и вытяжке, их длина и сечение подбираются по требуемому затуханию в октавных полосах частот.
Распределительные устройства
Это диффузоры, анемостаты, решётки и перфорированные панели. Их тип и количество зависят от схемы циркуляции: вытесняющая вентиляция требует низкоскоростных напольных диффузоров, а смешивающая — потолочных вихревых. Для каждого изделия указывается коэффициент местного сопротивления и характеристика струи, чтобы обеспечить равномерное поле скоростей в рабочей зоне.
Автоматизация и управление
Современное проектирование немыслимо без контроллеров, датчиков и приводов. Автоматика позволяет поддерживать заданные параметры в реальном времени, экономить тепло и электроэнергию, а также сигнализировать об авариях. На этом этапе разрабатываются принципиальные и монтажные схемы электрических соединений, выбираются шкафы управления и программируются логические контроллеры.
Датчики и регуляторы
Как минимум устанавливаются термостаты и гигростаты в приточном канале и в обратном воздухе. Для сложных систем добавляются датчики CO2, VOC (летучие органические соединения) и дифференциального давления на фильтрах. Сигналы с датчиков поступают на ПИД-регуляторы, которые меняют частоту вращения вентиляторов или положение клапанов, обеспечивая плавное регулирование без рывков.
Сценарии работы и диспетчеризация
Для административных зданий прописываются сценарии «Ночь», «День», «Уборка», «Максимальная нагрузка». В интеграции с BMS (системой управления зданием) вентиляция синхронизируется с пожарной сигнализацией и лифтовым хозяйством. Удалённый мониторинг через интернет позволяет диспетчеру корректировать настройки без выезда на объект, что особенно ценно для распределённых комплексов.
Оформление рабочей документации

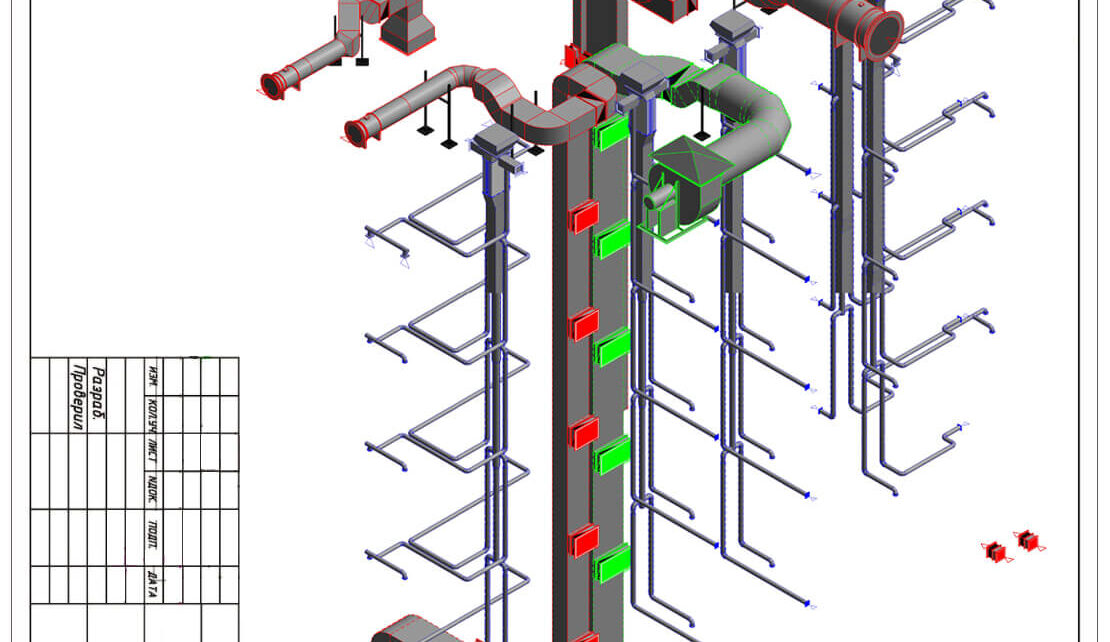

Результатом труда становится альбом чертежей и пояснительная записка. В составе проекта обязательно присутствуют планы с привязкой воздуховодов к осям здания, аксонометрические схемы с нумерацией узлов, спецификации оборудования и материалов, а также принципиальные схемы автоматики. Каждый лист проходит проверку на коллизии — например, пересечение воздуховодов с трубами водоснабжения или электрокабелями.
Особое внимание уделяется разделу «Мероприятия по обеспечению пожарной безопасности» — огнезадерживающим клапанам, дымоудалению и системам подпора воздуха в лестничных клетках. Без этого экспертиза проекта будет провалена. Также разрабатываются инструкции по монтажу, пусконаладке и эксплуатации, чтобы подрядчик мог выполнить работы без разночтений.
Монтаж, пусконаладка и сдача
Хотя это и не чисто проектный этап, хороший проектировщик всегда сопровождает реализацию. В ходе монтажа возможны отклонения от чертежей — появляются незапланированные балки или колонны, тогда вносятся оперативные корректировки с пересчётом аэродинамики. После сборки системы проводится пусконаладка: замеряются расходы на решётках, балансируются ветви, проверяется шум и вибрация. Финальный акт испытаний подписывается только при достижении проектных параметров во всех режимах.
- Визуальный осмотр — соответствие трасс, герметичность фланцев, надёжность креплений и наличие виброизоляции.
- Электрические проверки — сопротивление изоляции, заземление, работа предохранительных автоматов и частотных преобразователей.
- Аэродинамические испытания — измерение скоростного напора и статического давления в контрольных точках с помощью анемометров и микроманометров.
- Тепловые и шумовые тесты — замер температуры приточного воздуха и уровня звукового давления в рабочих зонах при максимальной производительности.
После успешных испытаний система передаётся эксплуатирующей организации с полным пакетом исполнительной документации. Регулярное обслуживание — замена фильтров, смазка подшипников, проверка натяжения ремней — должно проводиться строго по регламенту, чтобы проектные параметры сохранялись в течение всего срока службы оборудования.
Таким образом, проектирование вентиляции — это многоступенчатый симбиоз науки и практики, где каждый расчёт имеет физическое обоснование, а каждая цифра влияет на микроклимат. Только комплексный подход, начиная от теплотехнического баланса и заканчивая пусконаладкой, обеспечивает долговечную и безотказную работу системы, даря людям чистый воздух и комфортную среду обитания.
