В современной отделке санузлов, кухонь и технических помещений всё чаще применяется ревизионный люк скрытого монтажа, который в профессиональной среде называют люком-невидимкой. Такое устройство представляет собой раму с дверцей, облицовываемую тем же материалом, что и основная поверхность, будь то керамическая плитка, керамогранит или мозаика. После завершения облицовочных работ дверца полностью сливается с окружающим массивом, обеспечивая эстетическую целостность и одновременно предоставляя быстрый доступ к запорной арматуре, счётчикам учёта, коллекторам систем тёплого пола и узлам водоснабжения. Именно возможность провести ревизию инженерных коммуникаций без демонтажа облицовки делает люк-невидимку незаменимым элементом в арсенале профессиональных отделочников и проектировщиков инженерных систем.
Ключевое отличие люка-невидимки от традиционного пластикового лючка заключается в конструкции дверцы: она изготавливается из влагостойкого гипсоволокнистого листа (ГВЛВ) или гипсокартонного листа влагостойкого (ГКЛВ), что позволяет наклеивать на неё тяжёлую керамику без риска деформации. https://luk-opttorg.ru/katalog/folder/lyuki-nevidimki-pod-plitku При этом толщина клеевого слоя и самой плитки рассчитывается с особой точностью, чтобы после облицовки плоскость дверцы находилась заподлицо с остальным покрытием. Невидимость достигается за счёт совпадения межплиточных швов на дверце и на стене, а также благодаря точной подгонке габаритов люка под размер целых плиточных фрагментов. Если дверца изготовлена из стали или алюминия, её заполняют гипсоволокном, которое не подвержено деформации и обеспечивает стабильную геометрию даже при перепадах влажности. В результате получается малозаметная ревизионная дверца, открывающаяся нажатием или при помощи ручки-присоски.
Конструктивные элементы и механизмы открывания
Любой ревизионный люк под плитку состоит из несущей рамы, дверцы, замкового механизма и системы петель. Рама монтируется в ревизионный проём и служит неподвижной опорой, а дверца крепится к ней посредством петель. В зависимости от модели применяются следующие механизмы открывания:
- Нажимной замок типа push-to-open: дверца открывается лёгким нажатием на её поверхность, после чего срабатывает пружинный фиксатор. Такая система исключает необходимость в выступающих ручках и делает люк максимально незаметным.
- Магнитная защёлка: обеспечивает бесшумную фиксацию дверцы в закрытом положении. Для открывания используется ручка-присоска, которая прикладывается к поверхности плитки и позволяет потянуть дверцу на себя.
- Распашной механизм: дверца поворачивается на шарнирах в сторону или вверх, обеспечивая широкий доступ к коммуникациям. Часто применяется в люках больших размеров, где требуется разместить две руки и инструмент.
- Сдвижной механизм: дверца смещается вбок параллельно стене, что экономит пространство в стеснённых условиях санузла.
- Съёмная дверца: наиболее бюджетный вариант, при котором плитка крепится на съёмную панель, удерживаемую магнитами или цепочкой. Такой люк подходит для периодической ревизии, а не для ежедневного использования.
Особое внимание уделяется системе регулировки. Модели с 2D-регулировкой позволяют выравнивать дверцу по вертикали и глубине, а люки с 3D-регулировкой дополнительно корректируют угол наклона и горизонтальное смещение. После настройки положения обязательно зажимаются контргайки, чтобы исключить самопроизвольное смещение под воздействием вибраций и температурных деформаций. Наличие узлов регулировки особенно важно при облицовке крупноформатным керамогранитом, где даже миллиметровое отклонение делает шов заметным.
Материалы изготовления и критерии выбора

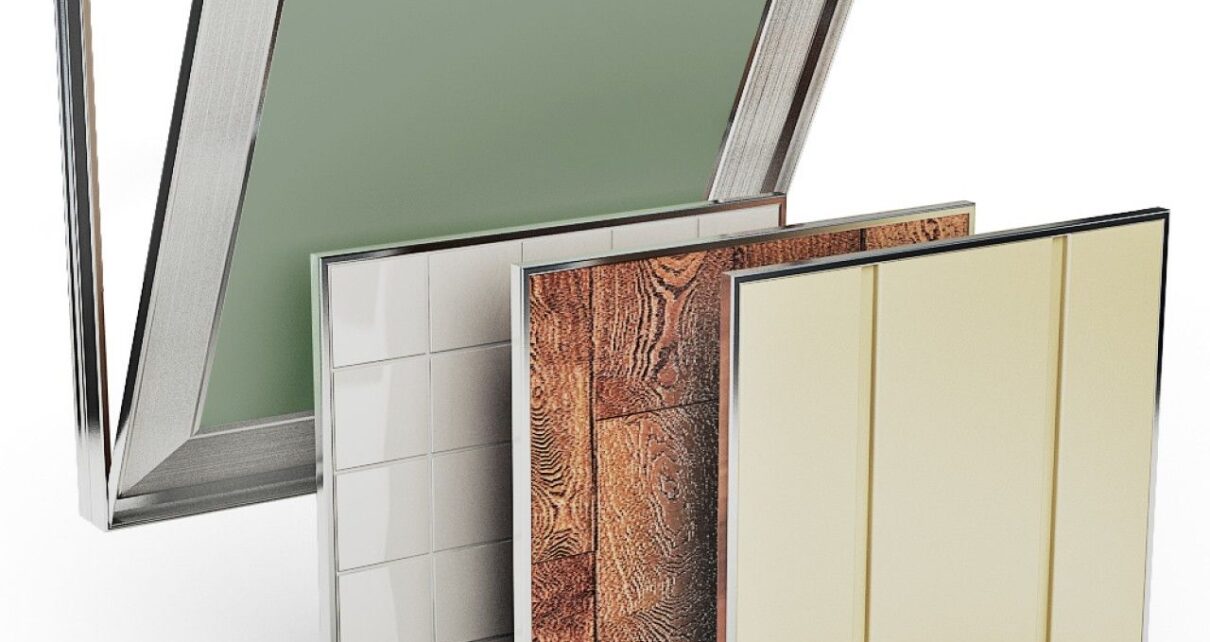

Профессиональные монтажники выделяют три основных типа люков-невидимок по материалу рамы и дверцы. Алюминиевые конструкции считаются золотым стандартом для влажных помещений: они не подвержены коррозии, имеют небольшой вес и не создают избыточной нагрузки на гипсокартонный короб. Стальные люки применяются в местах с повышенной механической нагрузкой, например в полу коридора или в зоне прохода, однако требуют дополнительной антикоррозийной обработки при эксплуатации в сырых условиях. Пластиковые модели относятся к бюджетному сегменту и подходят для сухих помещений с невысокими требованиями к прочности. Дверца независимо от материала рамы заполняется влагостойким гипсоволокнистым листом, который обеспечивает надёжную адгезию плиточного клея и не разбухает при контакте с влагой.
При выборе размера люка необходимо учитывать габариты инженерного узла и удобство обслуживания. Минимальный размер, позволяющий просунуть две руки, составляет примерно 30 на 40 сантиметров, однако для коллекторных узлов и систем тёплого пола рекомендуется выбирать люки 50 на 60 сантиметров и более. Слишком маленький люк complicирует ревизию и повышает риск повреждения плитки при неаккуратном открывании. Кроме того, размер дверцы должен быть увязан с раскладкой плитки: границы люка желательно совмещать с межплиточными швами, чтобы после облицовки он был действительно незаметен.
Монтаж люка-невидимки в гипсокартонный короб
Наиболее распространённый сценарий установки — монтаж в короб из гипсокартона, которым закрывают стояки и подводки. Последовательность работ включает несколько этапов. Сначала производится разметка ревизионного проёма в соответствии с габаритами рамы. Затем выполняется усиление каркаса: внутрь металлического профиля устанавливаются деревянные бруски или дополнительные закладные, которые воспринимают вес дверцы с плиткой и предотвращают прогиб конструкции. Рама люка выставляется по уровню (ватерпасу) и фиксируется к профилю длинными саморезами по металлу через монтажные уши. Зазор между рамой и гипсокартоном заполняется монтажной пеной или герметиком, после чего поверхность грунтуется и облицовывается плиткой.
Важно обеспечить свободное пространство не менее трёх миллиметров вглубь под выступающими краями плитки, если используется нажимной замок. В противном случае дверца будет заклинивать при открывании. Для временной фиксации рамы при монтаже применяются струбцины, которые снимаются после полного схватывания клеевого состава. Траектория открывания дверцы должна быть продумана заранее: она не должна задевать соседние плитки, полотенцесушитель или другие выступающие элементы. Если люк устанавливается в кирпичную или бетонную стену, крепление выполняется на дюбели, а щель между рамой и кладкой также заполняется монтажной пеной.
Регулировка, обслуживание и типичные ошибки
После облицовки и затирки межплиточных швов производится финальная регулировка дверцы. С помощью шестигранного ключа положение дверцы выставляется так, чтобы её плоскость была строго параллельна плоскости стены, а зазоры по периметру оставались равномерными. Люфт дверцы недопустим: он приводит к появлению сколов на кромках плитки и нарушает герметичность примыкания. Для обслуживания механизмов рекомендуется периодически очищать полость между рамой и дверцей от пыли и строительного мусора, а трущиеся поверхности петель смазывать силиконовой смазкой.
К типичным ошибкам начинающих мастеров относится недостаточное усиление каркаса, из-за чего дверца провисает под весом плитки, а также неправильный расчёт толщины клеевого слоя, приводящий к тому, что люк оказывается утопленным или, наоборот, выступает над поверхностью. Ещё одна распространённая ошибка — выбор люка без узлов регулировки для облицовки крупноформатным керамогранитом: в этом случае добиться идеального совмещения швов практически невозможно. Профессионалы также рекомендуют предусматривать запас по размеру люка на случай замены запорной арматуры или установки дополнительного оборудования.
Таким образом, люк-невидимка под плитку представляет собой сложное инженерное изделие, объединяющее функции скрытой ревизионной дверцы и полноценного элемента интерьера. Грамотный подбор конструкции, точный монтаж и своевременная регулировка обеспечивают долговременную и беспроблемную эксплуатацию, а правильно облицованная дверца остаётся незаметной для глаза даже при близком рассмотрении.
